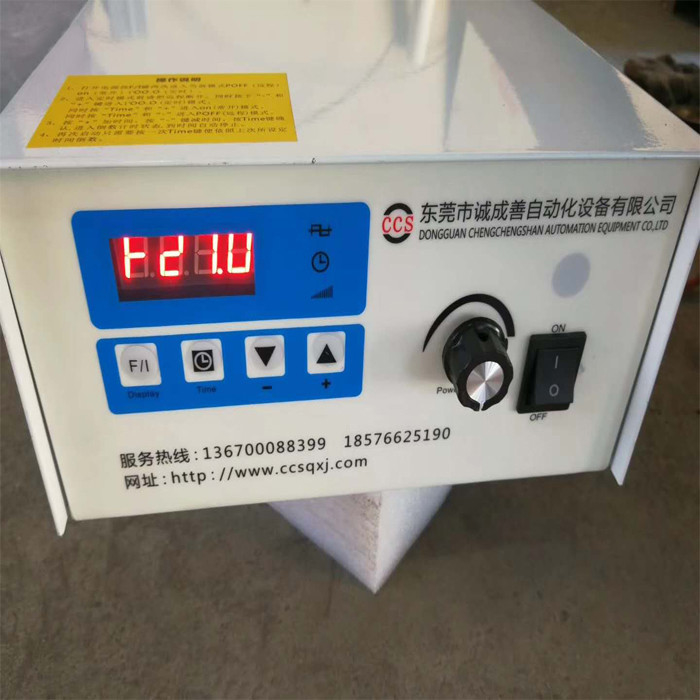

De geïsoleerde Ultrasone Schonere Generator van Drived, Sonic-Elektromagnetische Frequentiegenerator

^{De geïsoleerde Ultrasone Schonere Generator van Drived, Sonic-Elektromagnetische Frequentiegenerator}

1. ^{Korte beschrijving van elke component verwante functie:}

^{A, gelijkrichterbrug: zet AC voltage in gelijkstroom-voltage om;}

^{B, gemeenschappelijke wijzeinductantie: de elektromagnetische die rommel van de filter hoge frequentie door kringsverrichting wordt geproduceerd om het te verhinderen externe voeding te verontreinigen.}

^{C, huidige detector: wordt de precisie huidige detector, het ingangsstroomsignaal omgezet in een high-precision voltagesignaal, dat en aan de belangrijkste controlekring gestalte wordt gegeven geleverd om stabiele macht te bereiken.}

^{D, Transistor: Een fase-verplaatste volledig-brugarchitectuur die uit vier high-power IGBT-transistors bestaan zet het gelijkstroom-voltagesignaal in een AC voltagesignaal met hoge frekwentie om.}

^{E, aandrijvingskring: geïsoleerde aandrijving.}

^{F, hulptransformator: zet de leidingen in zwakstroom wisselstroom om, en na rectificatie en het filtreren, wordt het geleverd aan het deel van de signaalverwerking en het deel van de vertoningsraad.}

^{G, frequentie die verfijnen: het aanpassen van de potentiometer kan de frequentieparameter van de generator in zekere mate aanpassen;}

^{H, huidige versiering: Pas deze potentiometer aan om de ingangsstroom aan te passen in zekere mate, waarbij de outputmacht wordt veranderd.}

^{I, huidige selectieschakelaar: Het kan door 6 toestellen van 1 tot 6 worden aangepast. Merk op dat 1-5 de huidige verwijzing is. Kleiner het aantal, groter de huidige verwijzing. 6 zijn een huidige multiplicatorschakelaar. Bijvoorbeeld, wanneer de stroom 2 is, is de stroom 2A, en wanneer 5 en 6 gelijktijdig worden aangezet, is de output 4A.}

^{J, Inductors 1 en 2 kan verschillende inductantie aanpassen, waarin de inductantie die aan inductor 1 beantwoordt R11, R12, R13, R14, R15 is; de inductantie die aan inductor 2 beantwoordt is R1, R2, R3, R4, R5; Groter het aantal, groter de inductantie. De som inductantie van twee is de totale inductantie. Wanneer het zuiveren, moet de inductor op het principe worden gebaseerd om prioriteit te nemen.}

^{K, transformator draait verhouding selectie: Ra en Rb, Ra zijn minder dan Rb, in het algemeen Ra voor gele ceramische omvormers geschikt is, is Rb geschikt voor zwarte ceramische omvormers.}
