OEM Ultrasone Schoonmakende Machine, Intelligent de Afgietsels van de Filtermatrijs het Vacuüm Drogen Lijnmateriaal

Nieuw OEM PLC de Matrijzenafgietsels van de Controle volledig Automatisch Intelligent Filter Ultrasoon Schoonmakend het Vacuüm Drogen Lijnmateriaal

Materiaalnaam: Volledig Automatische Ultrasone Schoonmakende het Vacuüm Drogen Lijn
II. materiaalmodel: Hs-5288AFG
3. Materiaaltype en het betekenen:
Model: Hs-5288AFG
Het betekenen: (HS) verwijst plotseling naar Hongshun-Co. van het Automatiseringsmateriaal, Ltd voor; (5) verwijst naar een totaal van vijf functionele groeven van de gehele machine.
(288) verwijst naar een totaal van 288 ultrasone omvormers; (AFG) verwijst naar niet genormaliseerde automatische schoonmakende machine
IV. toepassing van materiaal: voor het schoonmaken van de oppervlakte van precisiewerkstuk, die werkstuk, werkstukgrootte drogen: diverse specificaties, zien het fysieke voorwerp
Vijfde, materiaalcapaciteit: om de 5-10 minuten uit een mand, regelbaar ritme. Het materiaal kan twee verschuivingen werken een dag onophoudelijk.
Functie en netheidsvereisten:
1. Netheidsvereisten: de werkstukoppervlaktereiniging, zelf kan niet zijn verkleurd en worden aangetast. Geen olie, stof en andere verontreinigende stoffen kunnen op de oppervlakte van het werkstuk worden gevonden na het schoonmaken.
2. Oppervlaktebehandelingsvereisten: eenvormig, niet-vlek, vlek;
3. Het drogen vereisten: om oppervlakte het drogen van het werkstuk te bereiken na het schoonmaken.
7. Transmissiewijze: automatische manipulatortransmissie.

8. Het schoonmaken proces en configuratielijst:
1: Processtroom: Lading →1 # ultrasone schoonmakende agent →2 het #ultrasonic schoonmaken van gemeentelijk water →3 # het ultrasone spoelen van gemeentelijk water →4 # warm water die →5 spoelen # het vacuüm drogen het →Unloading
2: Materiaalbeschrijving

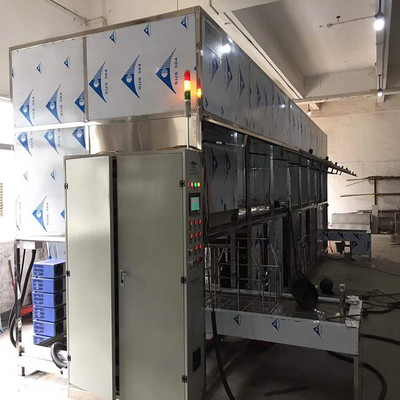

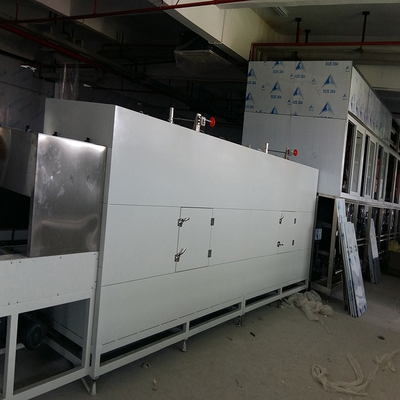

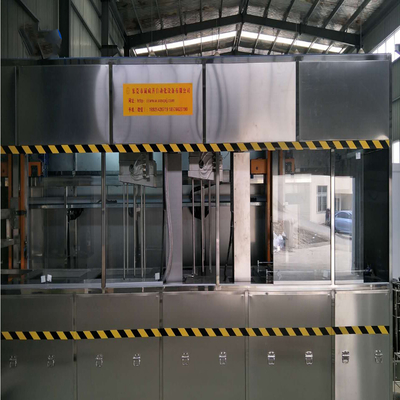

De schoonmakende machine is een volledig automatische ultrasone schoonmakende machine. Het het schoonmaken proces wordt gecontroleerd door PLC. Zes schoonmakende lijnen bestaan uit ultrasone schoonmakende tank, wassende tank en drogend die apparaat van roestvrij staal wordt gemaakt. De exploitant zet de schoonmakende mand met werkstuk in de schoonmakende tank. De brugmanipulator draagt het werkstuk op zijn beurt aan elke werkprocedure, en voert een reeks van het schoonmaken en het drogen voor het werkstuk uit. Een het schoonmaken proces, wordt de specifieke structuur getoond in de tekeningen en de volgende beschrijving.
3: Basisprincipes en Kenmerken van Ultrasoon
Het ultrasone elektrische die signaal van 28KHZ door de ultrasone generator wordt veroorzaakt wordt omgezet in mechanische schommeling bij dezelfde frequentie door het piezoelectric effect van de omvormer, en in de het schoonmaken oplossing in de vorm van de ultrasone mechanische golf uitgestraald. Wegens de afwisselende actie van positieve en negatieve drukgebieden in de propagatie van supersonische mechanische golven, worden talrijke micro- bellen bij meer dan 1000 luchtdrukken op elk ogenblik geproduceerd en geëxplodeerd, resulterend in een fijn lokaal hoge drukbombardement op de oppervlakte van de reinigingsmachine, die de snelle afschilfering van vuil op de oppervlakte en de spleten van het voorwerp veroorzaakt. Dit is het „cavitatieeffect“ eigenaardig aan het ultrasone schoonmaken.
4: Configuratie die van de aanpassing van behandelings van afvalwatersysteem, lagedrukdistillatie (olie-water scheiding) de gebruiken, de specifieke vereisten is als volgt.
(1) niet minder dan 300 liter afvalwater wordt behandeld per dag, en een eenvoudige afzet van de stevig afvallossing is opstelling om pijpleidingsstagnatie te verhinderen.
(2) het aandeel van geconcentreerde vloeistof in waterzuiveringsinstallatie is niet meer dan 10%.
(3) zorg ervoor dat de afvalwaterlossing aan de Nationale Industriële Norm van de het Afvalwaterlossing van de Waterlossing Standaard „Uitvoerige“ voldoet.
(4) vestiging de facultatieve functies van rechte rij en filterverwerking;
(5) ontwerp en installatie volgens de daadwerkelijke situatie van Partij A (beide partijen bepalen het installatieplan)
(6) volledig automatische verrichting, niemand op plicht;
(7) er zijn geen behoefte aan biochemische behandeling, en automatische alarmherinnering voor de vervanging van kwetsbare delen;
(8) lage onderhoudskosten, gemakkelijke verrichting, laag energieverbruik van materiaal en klein ruimteberoep;
5: Controlesysteem
1. Alle pompen, motoren, omloop en verwarmingssystemen kunnen afzonderlijk worden gecontroleerd en in een staat worden getoond.
2. Uitgerust met een onafhankelijke distributiedoos, is de kring verdeeld in functionele blokken voor gemakkelijk onderhoud.
3. Het materiaal heeft goed aan de grond zettend apparaat.
4. Uitgerust met hand en automatische wijze, met correcte en lichte alarmfunctie.
5. Alle functies van de machine worden getoond op het touche screen.
6. Het materiaal heeft de goede functie van de veiligheidsbescherming. Na elk het schoonmaken en het drogen proces, wanneer het werkstuk niet wordt verwijderd, werkt de machine niet.
