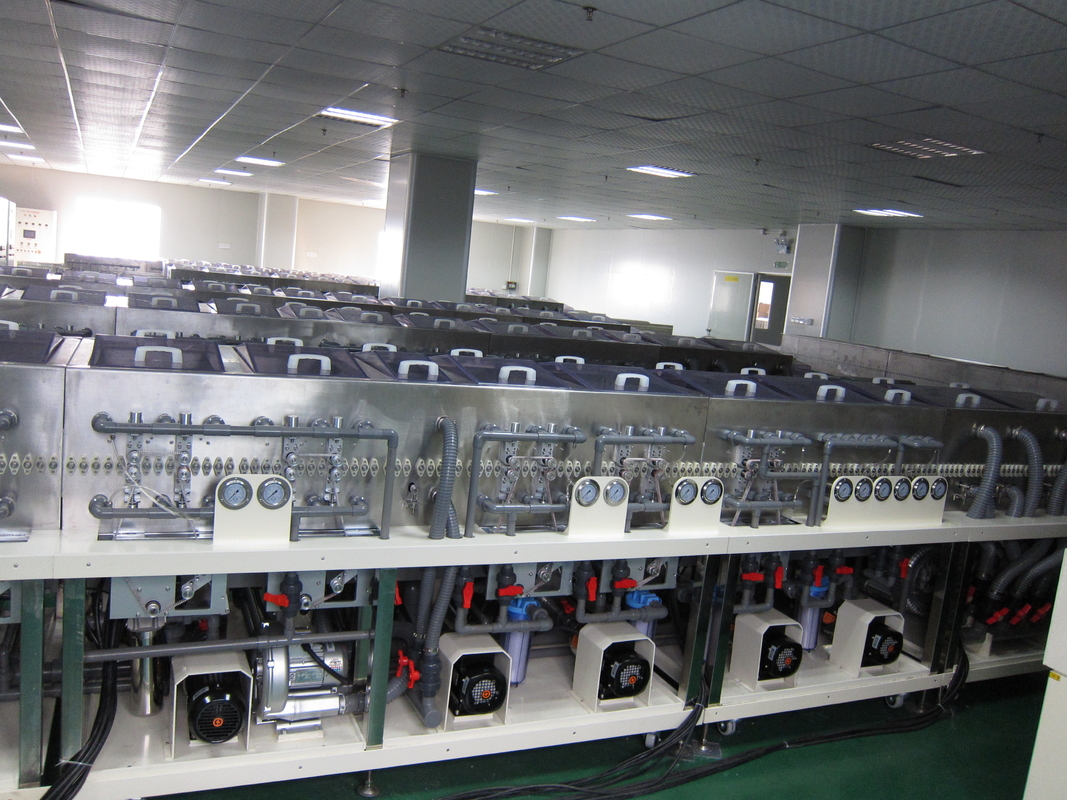

Hs-ITO500 Industrieel Ultrasone klankmateriaal die de Voormacht van de Glaswasmachine 35KW met een laag bedekken

Ccs-ITO500 Industrieel Ultrasone klankmateriaal die de Voormacht van de Glaswasmachine 35KW met een laag bedekken

Eerst, de apparaatnaam en het model
1.1 materiaalnaam: Vlakglaswasmachine
1.2 materiaalmodel: Ccs-ITO500 Met een laag bedekkend Voorglaswasmachine
Ten tweede, materiaalgebruik
2.1 het schoonmaken en het drogen van de glasoppervlakte
Ten derde de capaciteit, van de materiaalproductie (het schoonmaken)
3.1 werkstukgrootte: Min: MAXIMUM 75mmX50mm: 400mmX500mm
3.2 het vervoeren van snelheid: 2.5m/min (1 ~ regelbare 6m/min)
3.3 substraatdikte: 0,2 ~ 2mm

Ten vierde, productie (het schoonmaken) kwaliteitsnormen
4.1, zijn er geen deeltjes boven 1um op de oppervlakte van het werkstuk, en de deeltjes onder 1um zijn minder dan 1/cm2
4.2, geen vlekken, watertekens, krassen op de glasoppervlakte na het schoonmaken
4.3, geen kaarten, lamineringen in het glas het schoonmaken proces
V. processtroom en parameters
5.1 proces
Voedend section→pre-spraying→wind cutting1→washing-rolborstel die 1+2→wind schoonmaken die 2→pure-de borstel snijden die van de waterrol 1+2→medium-van de het waternevel van de druknevel washing→BJ cleaning→DI de was → schoonmaken van DI water washing→ lossen twee reeksen van het scherpe water → van het luchtmes twee reeksen van het hete aan de lucht drogen → sectie + statisch verwijderingsapparaat
5.2 materiaalontwerp: werkstuk verlaten aan recht
Zesde, materiaalparameters en technische vereisten
6.1 materiaalgrootte en materialen
6.1.1 de grootte van het materiaallichaam: (l) 7650 × (w) 1500 × (h) 1200mm licht verschil in productie
6.1.2 lichaamsmateriaal: Gemaakt van roestvrij staal 304 plaat&=4mm materiaal.
6.1.3 rekmateriaal: SUS304 staal vierkante pas 50X50X2
6.1.4 het materiaal van de watertank: „Transparant Zuid-Azige“/de raad van ivoorpvc & = 10
6.1.5 Shell-deurpaneel: „Transparant Zuid-Azige“/de raad van ivoorpvc & = 6
6.1.6 hogere dekking: Raad &=6 van pvc van „Zuid-Azige“ de transparante
6.2 de vereisten van de materiaalmacht
6.2.1 voeding: 380VAC±10V/50Hz
6.2.2 totale machtsconsumptie van de gehele machine: 35KW
6.2.3 waterverbruik: 20~30L/Min (15MW of zuiverder water)
6.2.4 luchtconsumptie: 600L/min druk: 0.4Mpa
6.2.5 totale inhampijp: UPVC 1“
6.2.6 totaal afvoerkanaal: UPVC 2“
6.2.7 nevelpijp: UPVC 3/4“
6.3 algemene beschrijving van het apparaat
6.3.1 materiaalstructuur
De schoonmakende machine is hoofdzakelijk samengesteld uit een bespuitend systeem, een rol het borstelen systeem, een systeem van BJ, een drogend systeem van het luchtmes, een omloop filtrerend systeem, een automatisch verwarmingssysteem van de temperatuurcontrole, een vloeibare niveau automatische controle en een automatisch vloeibaar opnieuw vullend systeem, een rekcontrolebord en een controlesysteem.
6.4 beschrijving van de belangrijkste onderdelen van het materiaal

6.4.1 overdrachtsectie
※ De methode van de substraatoverdracht: rol en de rubberdiameter φ26mm van de roloverdracht
※ De regelbare waaier van de transmissiesnelheid: 1~6m/min
※ De aanpassingswijze van de transmissiesnelheid: digitale vertoningsomschakelaar of van de knopomschakelaar aanpassing
※ T-de vertoning van de ransmissionsnelheid: digitale vertoning
※ Aandrijvingspositie: Het transmissiesysteem is geïsoleerd van de sprenkelinstallatie (externe aandrijving van de tank)
※ Breng schacht over die uit elkaar plaatsen: 30mm, de borstel zijn 65mm.

6.4.2 voersectie
※ Het voeden sectielengte: L=490mm
※ Configuratie: Het systeem van de sensoraandrijving: CPG-motor: 1/2P 3∮380V.
