materiaalstructuur
Het schoonmakende systeem bestaat hoofdzakelijk uit ultrasone generator, ultrasone omvormer, schoonmakende tank, het vacuüm drogen systeem, de tank van de distillatieterugwinning, het systeem van de omloopfiltratie, het systeem van de waterscheiding, het automatische verwarmingssysteem van de temperatuurcontrole, plaats en kader, het voeden en het lossen systeem, de lichte manipulator van het type multi-Wapen, extractiesysteem, volledig ingesloten bijlage, observatievenster en controlesysteem.

apparatenbeschrijving

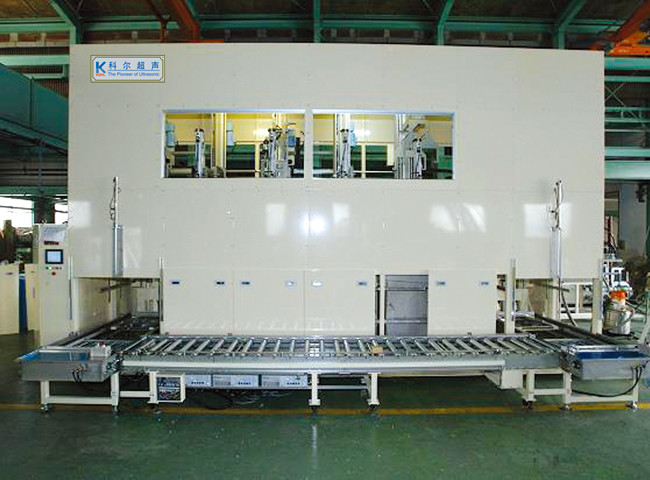

De schoonmakende machine is een automatisch schoonmakend apparaat. Het het schoonmaken proces wordt gecontroleerd door een programmeerbaar logicacontrolemechanisme (PLC). Vier opeenvolgende ultrasone schoonmakende tanks die van uitstekende kwaliteit worden gemaakt voerden 316L-roestvrij staal in, zijn de waterstof het ultrasone schoonmaken ontgassen en stoom schoonmaken die ononderbroken. Werkend schoonmakend systeem. De exploitant zet de schoonmakende mand met het werkstuk op het buiteneind van de voedende en vervoerende ketting, d.w.z., het het laden en het leegmaken eind, wordt de pneumatische deur van de inham en de afzet automatisch geopend, en de voedende en vervoerende ketting verzendt automatisch de schoonmakende mand naar het binneneind, d.w.z., de het laden en het leegmaken post.

Tegelijkertijd, is de pneumatische deur van de inham en de afzet automatisch gesloten, en de multi-wapenrobot verzendt de schoonmakende mand naar de ultrasone ruwe wastank voor het inleidende schoonmaken, en verzendt dan de schoonmakende mand op zijn beurt naar elke processtap, en het werkstuk wordt onderworpen aan meertrappige het schoonmaken behandeling en het vacuüm drogen. De multi-wapenmanipulator keert dan de schoonmakende mand naar het binneneind van de invoer en lossingstransportband terug, d.w.z., de het laden en het leegmaken post, en de pneumatische deur van de inham en afzethavens wordt automatisch geopend, en de voedende en vervoerende ketting verzendt automatisch de schoonmakende mand naar het buiteneind, d.w.z., het het laden en het leegmaken eind. De pneumatische deur van de inham en de afzet is automatisch gesloten, neemt de exploitant de schoonmakende mand van het het laden en het leegmaken eind, en neemt dan het schoongemaakte werkstuk uit de schoonmakende mand om een het schoonmaken proces te voltooien.

1: Het ultrasone schoonmaken (eerste tank):
Efficiënte grootte van binnengroef: ongeveer 500×400×400mm

De structuur van het tanklichaam: Het materiaal van het tanklichaam wordt gemaakt van hoogte - de kwaliteit ingevoerde plaat van SUS316L en 2mm van het roestvrije staal. De bodem van de tank wordt voorzien van een afvoerkanaalklep, en de bodem is uitgerust met een inputtype ultrasone trillingsplaat. De bodem van de schokplaat wordt voorzien van een afneembare roestvrij staalfilter netto, een externe het type van roestvrij staalvlotter vloeibare vlakke maat, een automatisch vloeibaar niveaualarmsysteem, en een overstromingshaven bij het achtergedeelte. Ontwerp een v-Groef voor elke groef. Het is uitgerust met een van een flens voorzien slakkenhaven voor het gemakkelijke schoonmaken van bovenmatige onzuiverheden. Het is uitgerust met een omloopsysteem om het oplosmiddel doorgegeven gelijk effectief te houden.

Ultrasoon systeem: Het bestaat etc. uit ultrasone generator, omvormer, kabel.

Ultrasone generator: De ultrasone generator keurt Chengchengshan-zelf-zichontwikkelt goed en heeft een lange levensduur. Met overbelastingsbescherming, het automatische volgen van vloeibare niveaufrequentie, volledige digitale vegende en andere functies. De efficiency van de machtsomzetting kan over 95% bereiken, en de machtsoutput is stabiel en betrouwbaar.

Omvormer:

1. Omvormermacht: 50W/piece; omvormerfrequentie: 28KHz.
2. Goedkeurend de het wafeltjeomvormer van „Bundo“ die uit Japan wordt ingevoerd;
3. Inleiding van omvormerproces plakkend: De oppervlakte plakkend van de omvormer wordt eerst gezandstraald alvorens te plakken, en dan de schroef wordt geplant door de het zaaien machine; aldus is de omvormer gelijmd met speciale kleefstof wanneer het plakken. Het wordt dan aangehaald met schroeven om effectief ervoor te zorgen dat de omvormer niet weg tijdens lange uren van verrichting valt.

Kabel: Het hoge frequentie elektrosignaal van de ultrasone generator wordt overgebracht aan de ultrasone omvormer door de kabel. (De kabellengte kan volgens de daadwerkelijke situatie worden aangepast).
Het werk temperatuur: 50~80°C (kan volgens daadwerkelijke voorwaarden worden aangepast).

Doorgevend filtratiesysteem: Het bestaat uit explosiebestendige pomp, drukmaat en de filter van de roestvrij staalzak. De schoonmakende vloeibare passen door (reservoir→Y partition→pump→filter→stainless staalpijp/tank van bal de valve→cleaning tank→storage) worden om een zelf-omloop te vormen, en de onzuiverheden in de schoonmakende vloeistof uit gefiltreerd.

De stroompomp en de sterkte van de lift van de circulatiepomp zorgen ervoor dat het opgeschorte stof in de schoonmakende vloeistof wordt weggehaald, en de filtratieprecisie is 10 μm (kan volgens de specifieke voorwaarden worden aangepast).

Het verwarmen controlesysteem: de meting van de thermokoppeltemperatuur, het controlemechanisme van de digitale vertoningstemperatuur, de waaier van de temperatuurcontrole: kamertemperatuur 1~100 regelbare °C, kan worden gesloten.
Laag beschermingssysteem: Wanneer het vloeibare niveau van de schoonmakende tank lager is dan de vastgestelde waarde, signaleert het vlottertype de vloeibare niveaucontrole de vlotterschakelaar raakt, en snijdt het verwarmen van de tank en de pompvoeding af.

Het schoonmaken oplossing: koolwaterstofwasmiddel.

Andere technische vereisten: het tanklichaam is omvat met isolatiekatoen, en de slakkenmond, de overstromingshaven en de afvoerkanaalhaven worden verstrekt.
